Клиновые листы, клиновидные прокладки

Продажа клиновых листов в СПб

Стальная клиновидная прокладка является элементом, сопрягающимся с опорными частями пролетных строений и опор автодорожных, городских и железнодорожных мостов.

По назначению стальные клиновые листы бывают:

  • клиновидные поворотные прокладки. Применяются при сооружении тоннелей на криволинейных участках (при возведении чугунной обделки);
  • клиновые листы. Используются при возведении пролётных строений мостов, на участках с уклоном;
  • прокладки различных типоразмеров из чугуна и стали. Выполняются по индивидуальным эскизам, чертежам.

Назначение

  1. Сооружение наклонных и вертикальных шахтных стволов.
  2. Строительство тоннелей в местностях, где проходит криволинейная зона трассы.
  3. Сооружение различных поземных объектов и сооружений.

В мостах, расположенных на уклоне, между опорной частью и пролетным строением устанавливают согласно указаниям проекта стальную клиновидную прокладку, которая обеспечивает горизонтальное расположение опорной части.

ГОСТ 32020 2012 года регламентирует обязательное использование опорных клиновидных  листов, предназначеных для установки в мостовых конструкциях,  уклон пролетных строений которых превышает 10%-20%. Толщина изделия не может быть меньше 4 мм.  Высокие требования так же предъявляются к прочностным характеристикам модуля.

Согласно ВСН 86-83 «Инструкция по проектированию и установке полимерных опорных частей мостов», между полимерными опорными частями и опорными листами стальных пролетных строений необходимо устанавливать жесткие стальные прокладки, которые обеспечат передачу распределенной нагрузки от опорных частей на стенки главных ферм или балок.

При использовании опорных частей из резины НО-68-1 опорные листы стальных и клееных деревянных пролетных строений, стальные закладные детали железобетонных пролетных строений, балок или плит, а также стальные клиновидные прокладки, как правило, должны иметь стальные упоры, исключающие возможность угона пролетных строений вдоль и поперек оси моста.

Характеристики клиновидной прокладки

Наименование изделия материал изготовления масса, кг
Клиновидная прокладка ПР СЧ15 ГОСТ 1412-85 51,3
Клиновидная прокладка ЖД СЧ 18-36 65,4

Клиновидная прокладка с ребрами-ограничителями

Укладка клиновидных прокладок на кривой

Чертеж клиновой прокладки

Где купить опорные клиновые листы

Компания «Спец Сталь» в Санкт-Петербурге изготовит под заказ любой объем клиновых листов, клиновидных прокладок и анкерных плит для мостовых сооружений. Все изделия выполняются в строгом соответствии с требованиями ГОСТ 32020-2012. Марки чугуна для клиновых листов строго регламентируется ГОСТ 1412.

В нашем ассортименте: клиновидные прокладки ПР и ЖД из чугуна СЧ15, СЧ18-36, СЧ20.

Мы предлагаем:

  • выгодные цены;
  • сжатые сроки работ;
  • доставку в любой регион Российской Федерации.

Получить подробную информацию и расчет стоимости заказа вы сможете у специалиста отдела продаж по телефону: +7(812)701-09-89.

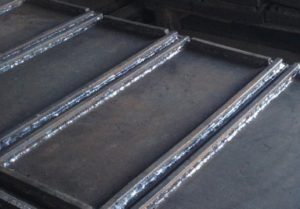

Фото клиновых листов для опор мостов КАД в Калуге
