Воронка водосточная с решеткой для мостов ВУ-150

Изготовление водоотводного устройства ВУ150



Описание воронки
Изделие ВУ-150 является водоотводным устройством автомобильных и пешеходных мостов, виадуков, эстакад. Воронка монтируется в дорожном полотне мостов в местах отвода воды и используются для приема сточных вод, проходящих через асфальтное покрытие.

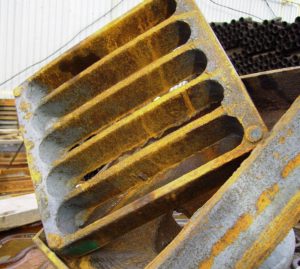

Решетка водоотводного устройства выдерживает нагрузку автомобильного колеса -А-14 (при следе 0,6 на 0,2 метра).

Изготавливается из серого чугуна СЧ15 (ГОСТ 1412-85).

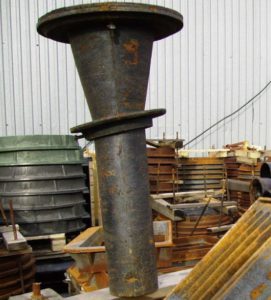

Диаметр выходного отверстия 150 мм. Комплект состоит из двух деталей, состоящих из решетки и воронки. Можно так же заказать чугунный патрубок с раструбом (длина до 2000 мм.)

Соединение воронки с дорожным полотном герметизируется специальной битумно-резиновой мастикой МБР-Г-90.

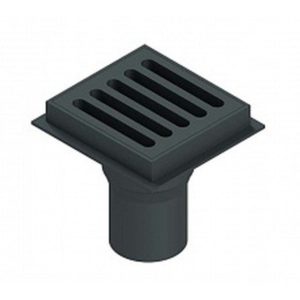

Конструкция водоотводного устройства



Характеристики устройства ВУ-150

наименование воронка водосточная ВУ 150
техническая документация ГОСТ 3634 — 99
размеры воронки, мм 330х350х165
вес воронки, кг 13,5
размер решетки, мм. 270х290х50
вес решетки, кг 14,5
труба, мм 150х2000
вес, кг: 39.56
объем, м3: 0.04
Кол-во штук в упаковке: 19
Кол-во упаковок: 1

Чертеж воронки водоотвода ВУ150


Компания «Спец Сталь» поставляет для различных мостостроительных и дорожно строительных компаний и организаций водоотводное устройство типа ВУ 150 (воронки, решетки и трубы водосточные).  Уточнить стоимость изделия и оформить заказ и доставку по России можно, позвонив нашему менеджеру по телефону +7(812)701-09-89.
