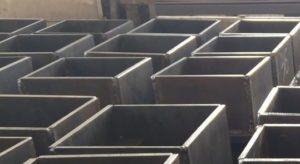

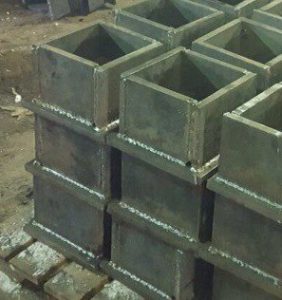

Цоколь мостовой

Изготовление цоколя мостового в Санкт-Петербурге



Цоколь мостовой (ЦМ) применяется для установки защитных ограждений на автомобильных, пешеходных и железнодорожных мостах и эстакадах. Такие ограждения необходимы для предотвращения съезда автотранспорта с моста и обеспечения безопасности движения на дорогах.

Барьерные ограждения одностороннего и двустороннего типа жёстко крепятся к дорожному полотну  моста с помощью металлических цоколей. Благодаря такому «фундаменту» барьерным ограждениям не страшны большие нагрузки, которые могут возникнуть при наезде автотранспорта в случае ДТП.

Установка

Монтаж цоколя ЦМ производится методом бетонирования в полотно моста, после чего на него устанавливаются мостовые стойки СМ. Крепление стойки к цоколю осуществляется при помощи 4-х болтов (ф-20мм). Для такой фиксации в цоколе и в основании стойки нарезается внутренняя резьба.

Компания «Спец Сталь» изготовит по предварительному заказу цоколя мостовые типа ЦМ необходимых размеров. Металлоизделия выполняются как по типовым альбомам, так и по индивидуальным эскизам и чертежам.

Материал

Для изготовления мостового цоколя берутся стали марок БСт3кл2, ВСт3кл2, 15ХСНД и 09Г2С (выдерживает t в зимний период до -70°C).

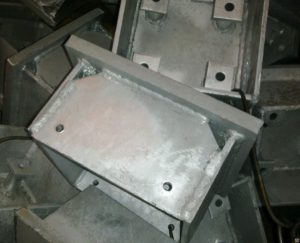

Производство цоколя ЦМ происходит из листовой стали. Для  основания берется сталь — 20 мм, для торцов сталь — 10 мм. В основании цоколя нарезается резьба М20.

Характеристики цоколя ЦМ

Материал сталь БСт3кл2, ВСт3кл2
Предлагаемые размеры; 260х260х150

300х300х150

350х350х200

Основание, толщина листовой стали, мм   20
Торцевая часть, толщина стали, мм  10
Диаметр резьбы в основании цоколя, мм  20
Крепеж 4 болта диаметром не менее 20 мм.

Чертеж



Схема установки одностороннего дорожного ограждения

Антикоррозийная защита

Для защиты мостовых цоколей от коррозии в наши дополнительные услуги входит нанесение покрытия:

  • грунтовка;
  • порошковая окраска;
  • или цинкование.

Наиболее эффективным способом антикоррозийной защиты является покрытие изделий порошковой краской или цинком.

Слой горячего цинка, при нанесении покрытия на цоколь, должен быть толщиной не менее 100 мкм.

Наши преимущества

  • гарантия качества работ;
  • надежность и прочность изделий;
  • обязательный контроль за соблюдением требований ГОСТ;
  • современные станки и оборудование;
  • высококвалифицированные сварщики, прошедшие аттестацию;
  • доступная цена.

Доставка готовой продукции осуществляется в любой регион Российской Федерации автомобильным или железнодорожным транспортом.

Как заказать металлоконструкцию

Компания «Спец Сталь» принимает заказы в любом объеме на изготовление мостовых цоколей по чертежам, эскизам и индивидуальным размерам.  Возможно проектирование металлоконструкций силами наших специалистов.

Нанесение защитного покрытия на изделия оговаривается при составлении договора.

Цена на изготовление цоколя зависит от объёма заказа, марки стали и дополнительных услуг.

Для получения подробной консультации, полного расчета стоимости изделий и оформления заказа, необходимо обратиться к нашему менеджеру по продажам по телефону +7(812)701-09-89.

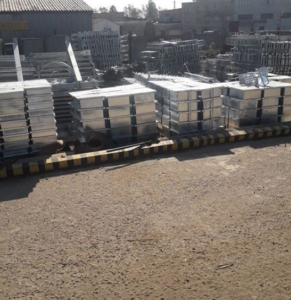

Фото выполненных мостовых конструкций

Балки для пешеходного моста

Клиновые листы для опор моста КАД (г.Калуга)
