Опорные листы

Изготовление опорно-анкерных плит

Описание

Опорные листы, клиновидные прокладки, анкерные плиты широко используются при изготовлении опорных частей моста. Изделия выполняются согласно требований ГОСТ 32020-2012.

В мостах, расположенных на уклоне, между опорной частью и пролетным строением устанавливается стальная клиновидная прокладка, благодаря которой обеспечивается горизонтальное выравнивание опорной части.

Плита опорная стальная представляет собой элемент опорной части тангенциальных, катковых, резиновых, стаканных и шаровых сегментных мостовых опор. Изделие имеет форму плиты, которая предназначена для распределения нагрузки на подферменник.

Стальные листы для армирования резиновых опорных частей изготавливают согласно ГОСТ 380, ГОСТ 535, ГОСТ 1050 из углеродистой стали.

Материал изготовления

Клиновая прокладка изготавливается из чугуна марок СЧ 15 и СЧ 20.  При производстве  клиновых листов необходимо соблюдать нормативы ГОСТ1412-85.

Характеристики клиновидных прокладок (листов)

Обозначение  материал  масса, кг
 Клиновидная прокладка ПР  СЧ15 ГОСТ 1412-85     51,3
 Клиновидная прокладка ЖД  СЧ 18-36  65,4

Опорная прокладка пролетного строения

Схема опорной части моста

Элементы опорной части: 1- обойма (стакан), 2 — вкладыш, 3 — уплотнительное кольцо, 4 — крышка, 5 — плоские элементы, 6 — скользящая плита, 7 — лунки со смазкой, 8 — металлические кольца, 10 — металлический опорный лист.

Стальные анкерные плиты под заказ

Анкерная плита — это элемент опорной части в виде стальной пластины, анкеруемой в бетон строительной конструкции.

Изготовление анкерных плит осуществляется нашей компанией согласно требований ГОСТ 24379.1-80 из стали различных марок: конструкционной, низколегированной, нержавеющей. Плита анкерная- это стальная пластина круглой, квадрантной или прямоугольной формы, имеющая в центре отверстие, предназначенное для фундаментных болтов.

Толщина стального листа может варьироваться от 14 до 50 мм.  В комплект ходят фундаментные болты, обычно это типы исполнения 2.1 и 2.2.

Анкерная плита



Преимущества и характеристики

  • стойкость к воздействию коррозии;
  • высокая механическая прочность;
  • износоустойчивость;
  • выдерживает большие рабочие нагрузки и работу под давлением.

Назначение стальных анкерных плит

Плиты марки М36 и М30 чаще всего применяются для усиления жесткости металлоконструкций. Анкерные плиты М48 и М42 используют для укладки фундамента.

Изделие М24 применяют для соединения конструкций, подвергающихся высоким нагрузкам.

Стальные анкерные плиты используются в строительстве при работах по закладке фундамента, креплении стен, монтаже станочного оборудования,  установке опорных несущих конструкций.

Купить клиновые прокладки в Санкт-Петербурге

Компания «Спец Сталь» на выгодных для заказчика условиях поставит металлические опорные листы, клиновые листы, анкерные плиты, стальные прокладки в любом объеме.  Гарантируем  высокое качество и выполнение заказа в срок. Доставка во все регионы Российской Федерации.

Постоянным и оптовым покупателям предоставляются скидки. По индивидуальным эскизам, чертежам заказчика возможно изготовление чугунных и стальных листов других типоразмеров.

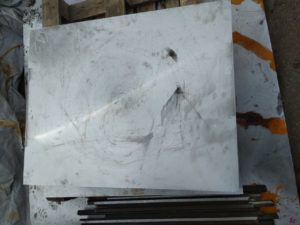

Фото наших работ

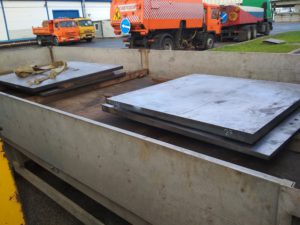

Клиновые листы для опор мостов КАД в г.Калуга
