Изготовление анкерных плит для фундаментных болтов
Анкерная плита является деталью анкерной арматуры. Плиты данного наименования представляют собой основание фундамента с наличием технических отверстий для установки анкерных болтов. Форма анкерной плиты может быть круглой либо квадратной, возможно наличие одного или нескольких ребер жесткости.
Назначение
Применяются анкерные плиты при проведении строительных работ, требующих укрепления конструкции от разрушений. Это может быть установка фундамента опор ВЛ, ЛЭП, мостовых сооружений и других конструкций. Эксплуатация анкерных плит возможна в сложных климатических условиях, а так же в районах с сейсмической активностью. Используются плиты при температуре не ниже -50⁰С.

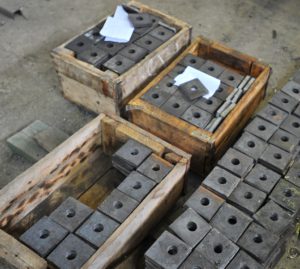

Анкерная плита круглая Анкерная плита квадратная
Преимущества
- обеспечивает надежность железобетонной конструкции;
- высокая прочность на сжатие;
- большой срок эксплуатации (до 50 лет).
Конструкция и размеры анкерных плит должны соответствовать требованиям соответствующих ГОСТ.
Особенности установки анкерных плит
Болты фундаментные составные с анкерной плитой ( ГОСТ 24379.1-80) исполнений 1 и 2 применяются в случаях установки оборудования методом поворота или надвижки. Их установка производится непосредственно в фундамент (имеют меньшую глубину заделки в бетон чем болты с отгибами).
Завод Спецсталь предлагает предприятиям России и стран СНГ большой ассортимент анкерных систем:
- анкерные плиты ГОСТ 24379.1-80;
- фундаментные болты;
- шайбы;
- фундаментные блоки.
Высокое качество продукции гарантируем. Доставка в любой регион.
Размеры и масса изделий
| Диаметр резьбы шпильки, мм | Размер плиты, мм | Масса плиты, кг |
| BxBxS | ||
| М16 | 65х65х14 | 0,42 |
| М20 | 80х80х16 | 0,74 |
| М24 | 100х100х18 | 1,30 |
| М30 | 120х120х20 | 2,08 |
| М36 | 150х150х20 | 3,28 |
| М42 | 170х170х25 | 5,29 |
| М48 | 190х190х28 | 7,31 |
| М56 | 220х220х32 | 11,21 |
| М64 | 260х260х36 | 17,80 |
| М72 | 300х300х40 | 26,41 |
| М80 | 320х320х45 | 33,70 |
| М90 | 360х360х50 | 47,50 |
Характеристики
| Наименование анкерной плиты | ГОСТ | Тип анкера | Диаметр анкера, мм |
| Анкерная плита М16 | ГОСТ 24379.1-80 | Анкерный болт с гайкой | 16 |
| Анкерная плита М20 | ГОСТ 24379.1-80 | Анкерный болт с гайкой | 20 |
| Анкерная плита М24 | ГОСТ 24379.1-80 | Анкерный болт с гайкой | 24 |
| Анкерная плита М30 | ГОСТ 24379.1-80 | Анкерный болт с гайкой | 30 |
| Анкерная плита М36 | ГОСТ 24379.1-80 | Анкерный болт с гайкой | 36 |
| Анкерная плита М42 | ГОСТ24379.1-80 | Анкерный болт с гайкой | 42 |
| Анкерная плита М48 | ГОСТ 24379.1-80 | Анкерный болт с гайкой | 48 |
| Анкерная плита М56 | ГОСТ 24379.1-80 | Анкерный болт с гайкой | 56 |
| Анкерная плита М64 | Анкерный болт с гайкой | 64 | |
| Анкерная плита М72 | Анкерный болт с гайкой | 72 | |
| Анкерная плита М80 | Анкерный болт с гайкой | 80 | |
| Анкерная плита М90 | Анкерный болт с гайкой | 90 |
Чертеж плиты анкерной и болта ГОСТ24379.1-80
В дополнительные услуги входит нанесение на изделия антикоррозийного покрытия: грунтовка, порошковая покраска, горячее цинкование.
Купить анкерные плиты на заводе Спецсталь
Наша компания принимает заявки на изготовление стальных анкерных плит различного назначения. Получить подробную информацию о поставках и полный расчет стоимости заказа можно у нашего специалиста по телефону +7(812)701-09-89. Так же, в наличии имеются фундаментные болты ГОСТ 24379.1-80.
