Шумопоглощающие экраны

Производство стоек для шумозащитных экранов

Для защиты жителей от шума используют специальные экраны. Их устанавливают на автомагистралях и железных дорогах, чтобы обезопасить жителей близлежащих домов от громких звуков. Также их применяют на спортивных стадионах, строительных и промышленных объектах, в аэропортах.

Завод «Спецсталь» производит металлоконструкции для установки шумопоглощающих панелей. Мы проводим контроль качества на нескольких уровнях, чтобы убедиться, что готовые изделия соответствуют ГОСТу.

Конструкция

Шумозащитный забор состоит из:

  • несущей металлической опоры — главный элемент конструкции, который определяет высоту и форму ограждения;
  • опорного профиля — располагается в нижней части и служит опорой для модульных блоков;
  • шумозащитных панелей — они бывают шумопоглощающими и шумоотражающими, прозрачными и «глухими»;
  • верхней заглушки — она препятствует попаданию мусора и влаги внутрь опор и увеличивает жесткость всей конструкции.

В нижней части стоек предусмотрен фланец для соединения с фундаментом.

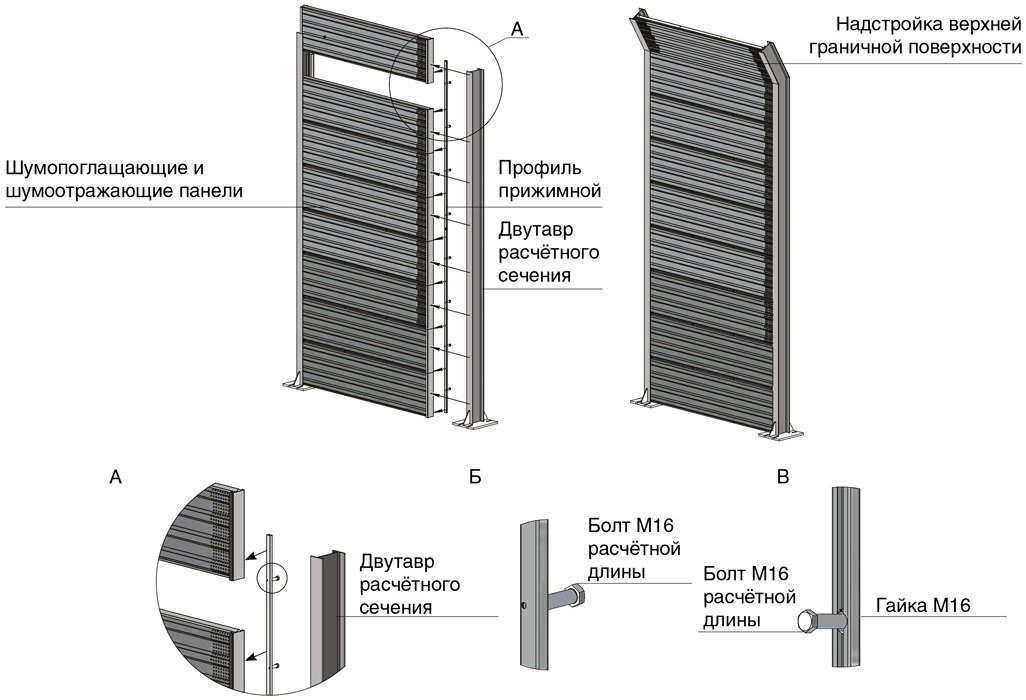

Схема конструкции с металлическими стойками

Виды  экранов

Ограждения делятся на 3 вида:

  1. Шумопоглощающие — имеют перфорированные непрозрачные панели, которые поглощают звуковую волну и пропускают внутрь себя.
  2. Шумоотражающие непрозрачные — возвращают звук к источнику шума. Они устойчивы к механическим повреждениям.
  3. Шумоотражающие прозрачные — состоят из прозрачных панелей, которые изготавливают из оргстекла. Они не такие прочные, как «глухие», но они пропускают свет и эстетически более привлекательны.

Кроме того, звукопоглощающие ограждения различаются по форме:

  • прямые;
  • с уклоном;
  • с двойным уклоном — изгиб в 2 местах;
  • в виде «домика» и др.

Наш завод изготавливает металлоконструкции разных форм. Благодаря этому экран может стать не просто глухим забором, который закрывает от внешнего мира, а дизайнерским объектом.

Преимущества и характеристики

Все элементы металлоконструкции изготавливаются из стали и имеют разные характеристики изоляции шума, в зависимости от типа панели:

  • звукопоглощающие — 32-38 дБ (самый высокий индекс);
  • звукоотражающие непрозрачные — 30-34 дБ;
  • звукоотражающие прозрачные — 30-32 дБ.

Преимущества металлоконструкций для экранов, которые изготавливает завод «Спецсталь»

  • быстрый монтаж и замена поврежденных панелей — благодаря модульной конструкции можно легко заменить поврежденный блок;
  • срок службы не менее 10 лет — металлоконструкции выполнены из прочных материалов и защищены от коррозии;
  • привлекательный внешний вид — можно окрасить в любой цвет;
  • большой выбор форм и конфигураций;
  • опоры ограждения можно совместить с осветительными опорами или установить на них дорожные знаки.

По желанию заказчика мы можем окрасить конструкцию в любой цвет по палитре RAL.

Особенности монтажа

Шумозащитный забор можно установить на ленточный фундамент, фундамент из винтовых или буронабивных свай. Он соединяется с основанием с помощью фланца. Тип зависит от инженерно-геологического анализа.

При установке не допускается наличие зазоров между блоками. Экраны нужно устанавливать так, чтобы они не препятствовали водоотводу с проезжей части.

Наши менеджеры с радостью ответят на все вопросы относительно металлоконструкции и помогут с выбором. Также мы производим изделия на заказ по индивидуальным чертежам и прочие металлоконструкции для промышленного, мостового и дорожного строительства. Звоните: +7(812)701-09-89.

Характеристики шумозащитного экрана в металлическом корпусе

Экран выполнен в виде металлического короба (перфорация 30% в направлении источника шума) Параметры экрана
Толщина экрана, мм 115

135

Высота экрана, мм 500

975

1105

Длина экрана, м 1,0 – 4,0
Толщина металла, мм 0,5 – 1,0
Rw не менее 34дБ
RAтранс не менее 28дБА



Характеристики шумоотражащей панели

Панель выполнена в виде стального короба (перфорация отсутствует)
Толщина панели, мм 115

135

Высота панели, мм 500

975

1105

Длина панели, м 1,0 – 4,0
Толщина металла, мм 0,5 – 1,0
Rw не менее 34дБ
RAтранс не менее 28дБА
