Изготовление эстакад в Санкт-Петербурге
К услугам нашей компании относится изготовление металлических эстакад для предприятий газовой, нефтяной, химической и металлургической промышленности.
Применение эстакады необходимо при прокладке технологических трубопроводов, силовых кабелей, при погрузке и ремонте автомобилей и других целей.
Строительство эстакад востребовано в случае скопления большого количества подземных коммуникаций, в местностях со сложными грунтами, в районах вечной мерзлоты.
Эстакада может быть двух типов:
- непроходная;
- проходная (обустроена для передвижения по ней человека).
Проходная эстакада для удобства обслуживания обустраивается металлической лестницей, переходом, перилами.
Эстакады для трубопроводов производятся в соответствии с ГОСТ 23235-78 (стальные конструкции одноярусных эстакад под технологические трубопроводы) и серии 3.015-2/82 выпуск 2-1, 2-4 (опоры и эстакады под технологические трубопроводы), серии 3.402-24 (Строительные конструкции кабельных отдельно стоящих эстакад).
Основные элементы конструкции:
- несущие металлические колонны;
- стропильные и подстропильные фермы;
- прогоны;
- перекрытия;
- металлические связи;
- ригели;
- сварные и подкрановые балки;
- лестницы, перила ограждений.
Какие виды эстакад мы производим:
Компания ООО «Завод Спецсталь» изготавливает различные типы эстакад:
- одноярусные эстакады для прокладки трубопроводов;
- крановые эстакады;
- эстакады для прокладки кабельных сетей;
- технологические эстакады для погрузочно-разгрузочных работ;
- переходы надземные;

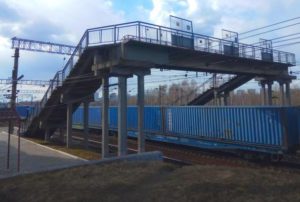

- переходы над железнодорожными путями;

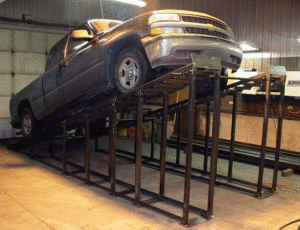

- автомобильные эстакады.
Чертеж узлов эстакад кабельных отдельно стоящих
Конструкция одноярусной эстакады трубопровода
1 — траверса;
2 — ферма пролетного строения;
3 — промежуточная опора;
4 — анкерная опора;
5 — вставки температурного блока;
6 — связи между фермами;
7 — фундамент;
8 — диафрагма-распорка опоры.
Узлы опирания стальных эстакад
а — траверсы на колонну;
б — фермы на железобетонную опору;
1 — колонна;
2 — траверса;
3 — опорное ребро;
4 — железобетонная колонна;
5 — ферма пролетного строения.
Чертеж крановой эстакады серия 1.420.2-28
Наши специалисты спроектируют и изготовят любой тип эстакады, руководствуясь требованиями нормативных документов. По чертежам заказчика возможно изготовление нестандартных металлоконструкций. Получить подробную информацию о необходимом типе конструкции, а так же рассчитать стоимость эстакады можно у нашего менеджера по телефону +7(812)701-09-89.

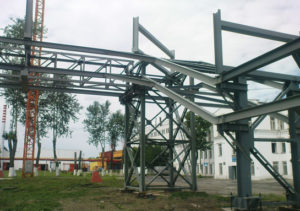

Фото наших объектов
